Рукав для санации водопроводов
Основу системы санации составляет специальная самонесущая трёхслойная ремонтная труба PROTECTOR LINE CT‐PL‐HP
Подробнее
Цена по запросу
от 99 BYN
Много
Основу системы санации составляет специальная самонесущая трёхслойная ремонтная труба PROTECTOR LINE CT‐PL‐HP.
Благодаря самонесущей конструкции после подачи давления труба расправляется и впоследствии остаётся в круглом состоянии. Это позволяет использовать рукава для безнапорных трубопроводов. Например для систем канализации, где вода движется самотеком.
Диаметры трубы: 50 – 800 мм
Рабочее давление: 1,0 – 2,5 МПа
Коэффициент запаса прочности: 2,5-3
Показатель абразивного износа внешнего слоя ремонтной трубы (по DIN 53516) составляет 10,5 мм3.
Пример маркировки (условное обозначение):
PROTECTOR LINE СT-PL-HP-W-300-10-30-PE-PE-K1
Высоконапорный трёхслойный гибкий рукав, армированный синтетической тканью PROTECTOR LINE СT-PL-HP; условия применения: хозяйственно-питьевое водоснабжение; диаметр условный: 300 мм; рабочее давление 1,0 МПа; давление разрыва 3,0 МПа; внутренний слой: модифицированный полиэтилен; внешний слой: модифицированный износостойкий полиэтилен; армирующий корд: поперечная нить: арамид, продольная нить: полиэстер.
Дополнительное оборудование: гидравлический домкрат и гидростанция.
2. Схема фитинга PROTECTOR LINE Тип III
1. Ремонтируемая труба; 2. Рукав PROTECTOR LINE; 3. Фитинг
С этим вариантом фитинга опрессовку трубы и рукава можно произвести без использования дополнительного оборудования.
Благодаря самонесущей конструкции после подачи давления труба расправляется и впоследствии остаётся в круглом состоянии. Это позволяет использовать рукава для безнапорных трубопроводов. Например для систем канализации, где вода движется самотеком.
Диаметры трубы: 50 – 800 мм
Рабочее давление: 1,0 – 2,5 МПа
Коэффициент запаса прочности: 2,5-3
Показатель абразивного износа внешнего слоя ремонтной трубы (по DIN 53516) составляет 10,5 мм3.

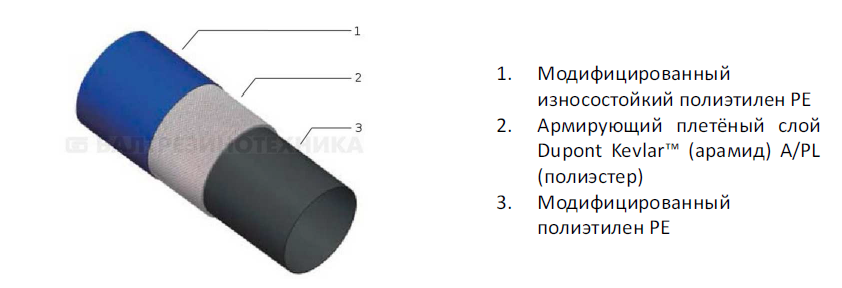

Структура рукава PROTECTOR LINE для хозяйственно-питьевого водоснабжения
Пример маркировки (условное обозначение):
PROTECTOR LINE СT-PL-HP-W-300-10-30-PE-PE-K1
Высоконапорный трёхслойный гибкий рукав, армированный синтетической тканью PROTECTOR LINE СT-PL-HP; условия применения: хозяйственно-питьевое водоснабжение; диаметр условный: 300 мм; рабочее давление 1,0 МПа; давление разрыва 3,0 МПа; внутренний слой: модифицированный полиэтилен; внешний слой: модифицированный износостойкий полиэтилен; армирующий корд: поперечная нить: арамид, продольная нить: полиэстер.
Основные преимущества системы PROTECTOR LINE для водопроводов
- Максимальная длина непрерывных отрезков до 4 000 метров;
- Труба обладает большой гибкостью (до 45°);
- Есть гигиенические сертификаты, разрешающие использование данных рукавов при питьевом водоснабжении.
Различная конструкция фитингов
1. Схема фитинга PROTECTOR LINE Тип IIДополнительное оборудование: гидравлический домкрат и гидростанция.
2. Схема фитинга PROTECTOR LINE Тип III
1. Ремонтируемая труба; 2. Рукав PROTECTOR LINE; 3. Фитинг
С этим вариантом фитинга опрессовку трубы и рукава можно произвести без использования дополнительного оборудования.
